Оптический теодолит УОМЗ 4Т30П

Оптический теодолит УОМЗ 4Т30П — это прибор технической точности для измерения горизонтальных и вертикальных углов, расстояний нитяным дальномером, а также для ряда геодезических и строительных задач.

Основные задачи измерительного прибора

• Измерение углов в теодолитных ходах и съёмочных сетях. Теодолит применяют для прокладки ходов при межевании, создании съёмочного обоснования, разбивке участков. Точность: ±20″ для горизонтальных углов, ±30″ для вертикальных — этого достаточно для технических работ, где не требуется высокоточная сеть.
• Топографическая и тахеометрическая съёмка (рекогносцировочная). В связке с рейкой и рулеткой 4Т30П используют для быстрой съёмки рельефа и контуров на небольших участках, когда нужна оперативность и умеренная точность.
• Разбивка осей и вынос проектных точек в натуру. Прибор помогает точно перенести проектные углы и направления на местность: например, вынести оси здания, трассы, площадки, проверить прямоугольность фундамента.
• Контроль геометрии и монтажа конструкций. С его помощью проверяют вертикальность колонн, прямолинейность подкрановых путей, соответствие осей проекту, контролируют монтажные узлы и стыки.
• Определение магнитных азимутов по буссоли. Встроенная буссоль позволяет ориентировать измерения по магнитному меридиану — удобно при отсутствии заранее подготовленной геодезической привязки.
• Нивелирование горизонтальным лучом и простые высотные измерения. При установке уровня на зрительную трубу и визировании на рейку можно получать превышения и выполнять элементарное нивелирование для грубых оценок и разметки.
• Работа по трёхштативному методу. Благодаря съёмной подставке со встроенным оптическим центриром теодолит удобно использовать в трёхштативной схеме: это снижает погрешности центрирования и ускоряет работу на длинных ходах.

Ключевые функции под реальные условия

• Нитяной дальномер (коэффициент 100±0,5, постоянное слагаемое 0). Позволяет быстро оценивать расстояния по рейке без отдельного дальномера. Практический диапазон уверенного считывания — до 40 м (из‑за 20× увеличения).
• Шкаловый микроскоп с ценой деления 5′. Даёт чёткие отсчёты по лимбам, что важно для аккуратной работы в поле и при разбивке.
• Прямое изображение в зрительной трубе (увеличение 20×, поле зрения 2°). Удобно для наведения на вешки и детали конструкций, особенно в стеснённых условиях.
• Минимальное расстояние визирования — 1,2 м. Это позволяет работать вплотную к объекту: например, при обмерах внутри зданий, на тесных стройплощадках, при контроле опалубки.
• Рабочий диапазон температур −40 +50 °C. Прибор рассчитан на полевые и суровые условия, включая зимние работы.
• Резьба крепления M16×1,5 (основной вариант)

Практические сценарии

• Вынос угла здания. Устанавливают теодолит на опорной точке, задают проектный угол, фиксируют направление вешкой. Погрешность ±20″ на 50 м даёт линейную ошибку примерно ±4,8 мм — этого вполне хватает для большинства строительных допусков.
• Проверка прямоугольности фундамента. Измеряют внутренние углы: отклонение от 90° сразу показывает перекос. При длине стороны 10–20 м такие отклонения легко фиксируются и устраняются до заливки.
• Съёмка рельефа для планировки участка. Измеряют углы и расстояния нитяным дальномером, берут отсчёты по рейке. Для рекогносцировочной съёмки и эскизных планов точности 4Т30П достаточно.
• Контроль монтажа колонн. Визируют на верхнюю и нижнюю марки, оценивают отклонение от вертикали. На высоте 6–12 м погрешность в несколько угловых секунд даёт миллиметровые смещения — их можно заметить и скорректировать.
• Трёхштативный метод. На каждой точке штатив центрируют один раз, а теодолит переносят между точками на съёмной подставке. Это экономит время и снижает ошибки центрирования — особенно важно на длинных ходах.

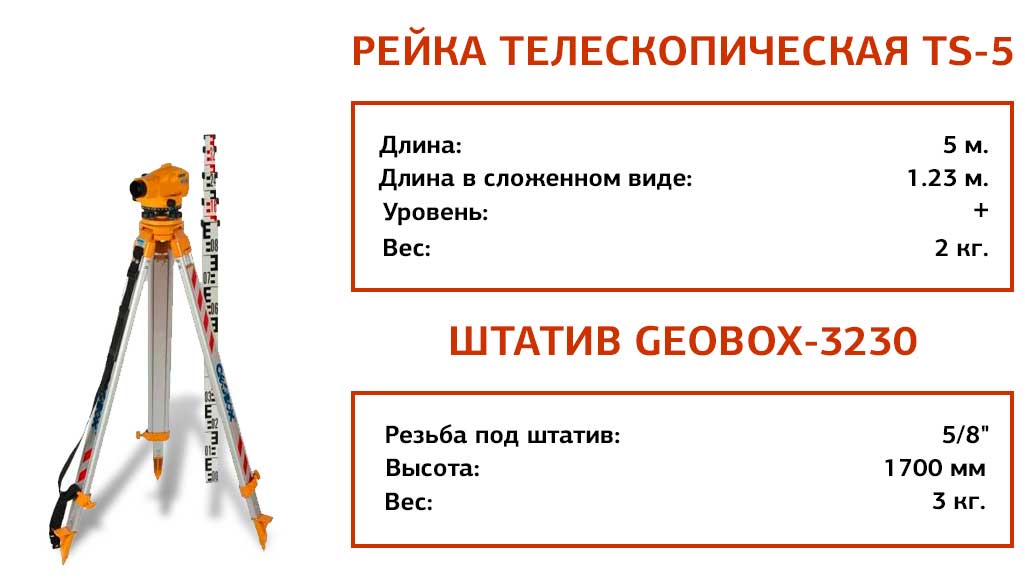

В комплекте с оптическим нивелиром Geobox сдаются:
